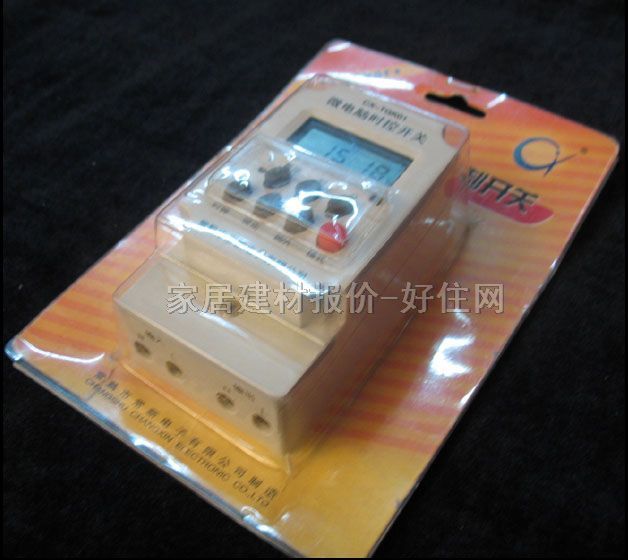

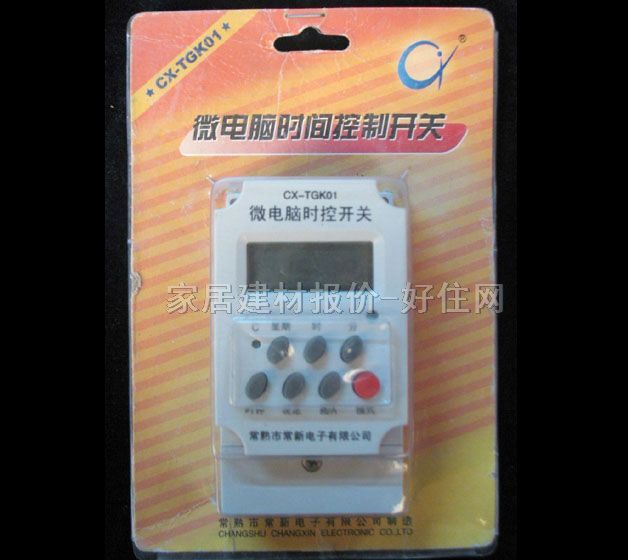

常新时控开关 CX-TGK01微电脑时间控制开关 220V

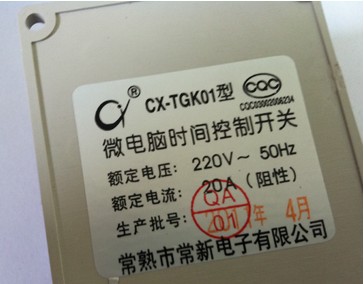

CX-TGK01型微电脑时间控制开关

1、更强大的倒计时（延时关机）功能：最长可设定23小时59分，最短为1分钟，任意设定。该项功能如用于电动车电瓶限时充电控制，一次设定长期有效，一键操作，男女老少都会。

2、键盘锁定功能：一经锁定，所有按键全部失效，有效防止非使用人员去误操作而影响正常使用。

3、任意循环功能：“国内首创，突破程序组的限制”。设定一个开的时间和关的时间（如:设定开20分钟，关10分钟，然后就按此时间重复循环工作，当然开关时间可以由自己任意设定）。

4、更加节电的待机电路：采用德国先进的微功耗待机电路（待机耗电≤0.1W—也就是一年用电0.1W*24小时*365天=876W=0.876度电*0.56元=0.49元/年），取代传统的稳压二极管待机电路（传统电路功耗大，容易击穿），使产品的适用电压范围更宽（可在150V～280V之间正常工作），产品性能更稳定、更可靠。

5、更好的抗干扰能力：采用台湾进口高抗干扰CPU芯片，能有效承受高频电磁辐射或≥10KV的静电放电干扰，使之能在各种干扰恶劣环境中工作。

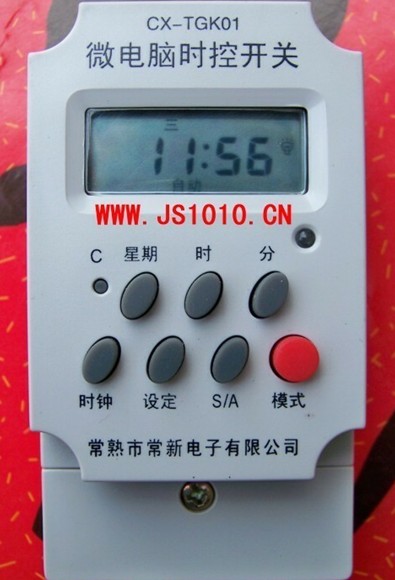

使用说明

1、开机15秒后无操作自动上锁。
只有连续按“开锁”键四次a消失，各键才有效，上锁后屏幕左下角显示a，各键操作无效。

2、在设定控制时间时，如想取消已设定的时间：
可按“开锁”键消除已设定的时间，时间显示为“——:——”。再按一次“开锁”键恢复原来设定的时间。

3、校正星期和时间
先按“开锁”键四次a消失，按“星期”键将星期调整为当时日期（星期），调整好日期（星期）后，再按“时”、“分”键将时钟调整为当日的北京标准时间。

4、设定星期：先开锁，再按“高定”键，屏幕左下角显示为“1ON”,时间显示为“——:——”，再按“星期”键，初始值全部打开，显示：一、二、三、四、五、六、日
　　再按一次“星期”键数值变化为“一”；

　　再按一次为：“二”；……直到出现“日”；

　　再按一次为：一、二、三、四、五；

　　再按一次为：六、日；

　　再按一次为：一、三、五；

　　再按一次为：二、四、六；

　　再按一次为：一、二、三；

　　再按一次为：四、五、六；

　　再按一次则回到初始状态的全部日期。

5、设定时间：按“时”键一次啬一小时，按“分”键一次啬一分钟，设置分钟数值时，秒数值回零。24小时制，进行滚动设置。

6、接线方法及尺寸

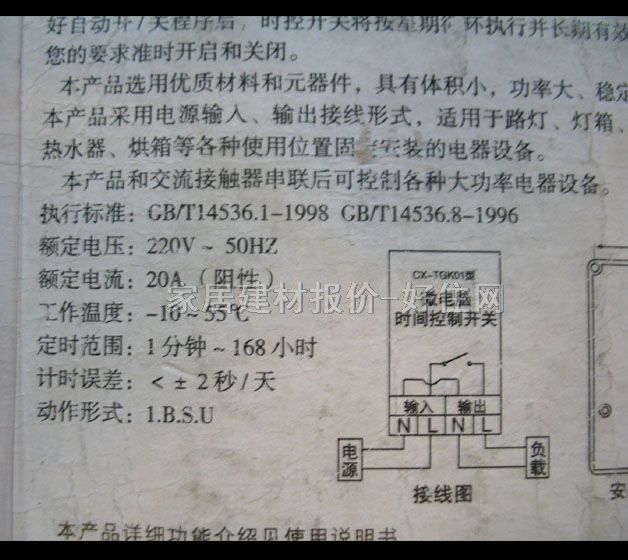

　　接线方式以及外型尺寸：如（图2）所示。
　　扩容方式：可通过控制交流接触器增加扩容。
